Ferrite Core (磁环)

铁氧体磁环（Ferrite Core）是一种被动式EMC抑制元件，套在电缆或电路导线上，利用高频损耗特性吸收共模干扰电流，广泛应用于电磁兼容（EMC）保护。

工作原理：铁氧体材料具有高磁导率和高电阻率。当高频共模噪声（通常>10MHz）通过磁环时，磁芯产生涡流与磁滞损耗，将干扰能量转化为热量耗散，而低频有用信号几乎无损通过。这相当于在共模路径中串联一个可变的阻抗器。

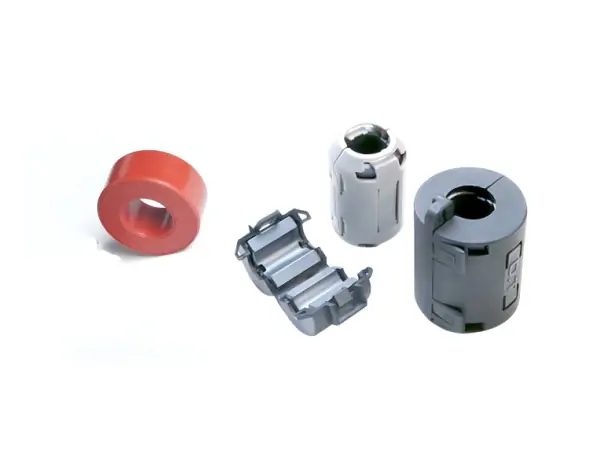

类型：

• 夹扣式磁环：可开合，便于加装在成品线缆（如USB、电源线、HDMI线）上。

• 环形磁环：需绕线或穿心，适用于PCB板级或内部线束。

• 扁平/矩形磁环：适配排线或扁平电缆。

应用：

• 电源适配器输出线、直流电源线抑制辐射发射。

• 信号线（USB、RS485、CAN）抗扰度提升。

• 变频器、伺服驱动输出线抑制高频谐波。

• 车载电子线束、医疗设备线缆EMC整改。

使用要点：尽量靠近干扰源或连接器端；多匝绕制可倍增阻抗；避免磁环饱和（大电流信号不适合直接穿心）。

发展趋势：宽频高阻抗材料、扁平线专用薄壁磁环、集成式线缆EMC滤波器，满足5G、工业设备及新能源汽车的严苛EMC法规要求。
